PSHUFB — Packed Shuffle Bytes

INSTRUCTION SET REFERENCE, M-U

4-414 Vol. 2B

index[3..0]  SRC2[128 + (i*8)+3 .. (i*8)+0];
DEST[128 + (i*8)+7..(i*8)+0]  SRC1[128 + (index*8+7)..(index*8+0)];

endif

}
VPSHUFB (EVEX encoded versions)
(KL, VL) = (16, 128), (32, 256), (64, 512)
jmask  (KL-1) & ~0xF

// 0x00, 0x10, 0x30 depending on the VL

FOR j = 0 TO KL-1

// dest

IF kl[ i ] or no_masking

index  src.byte[ j ];
IF index & 0x80

Dest.byte[ j ]  0;

ELSE

index  (index & 0xF) + (j & jmask);

// 16-element in-lane lookup

Dest.byte[ j ]  src.byte[ index ];

ELSE if zeroing

Dest.byte[ j ]  0;

DEST[MAX_VL-1:VL]  0;

Intel C/C++ Compiler Intrinsic Equivalent

VPSHUFB __m512i _mm512_shuffle_epi8(__m512i a, __m512i b);
VPSHUFB __m512i _mm512_mask_shuffle_epi8(__m512i s, __mmask64 k, __m512i a, __m512i b);
VPSHUFB __m512i _mm512_maskz_shuffle_epi8( __mmask64 k, __m512i a, __m512i b);
VPSHUFB __m256i _mm256_mask_shuffle_epi8(__m256i s, __mmask32 k, __m256i a, __m256i b);
VPSHUFB __m256i _mm256_maskz_shuffle_epi8( __mmask32 k, __m256i a, __m256i b);
VPSHUFB __m128i _mm_mask_shuffle_epi8(__m128i s, __mmask16 k, __m128i a, __m128i b);
VPSHUFB __m128i _mm_maskz_shuffle_epi8( __mmask16 k, __m128i a, __m128i b);
PSHUFB: __m64 _mm_shuffle_pi8 (__m64 a, __m64 b)
(V)PSHUFB: __m128i _mm_shuffle_epi8 (__m128i a, __m128i b)
VPSHUFB:__m256i _mm256_shuffle_epi8(__m256i a, __m256i b)

SIMD Floating-Point Exceptions

None.

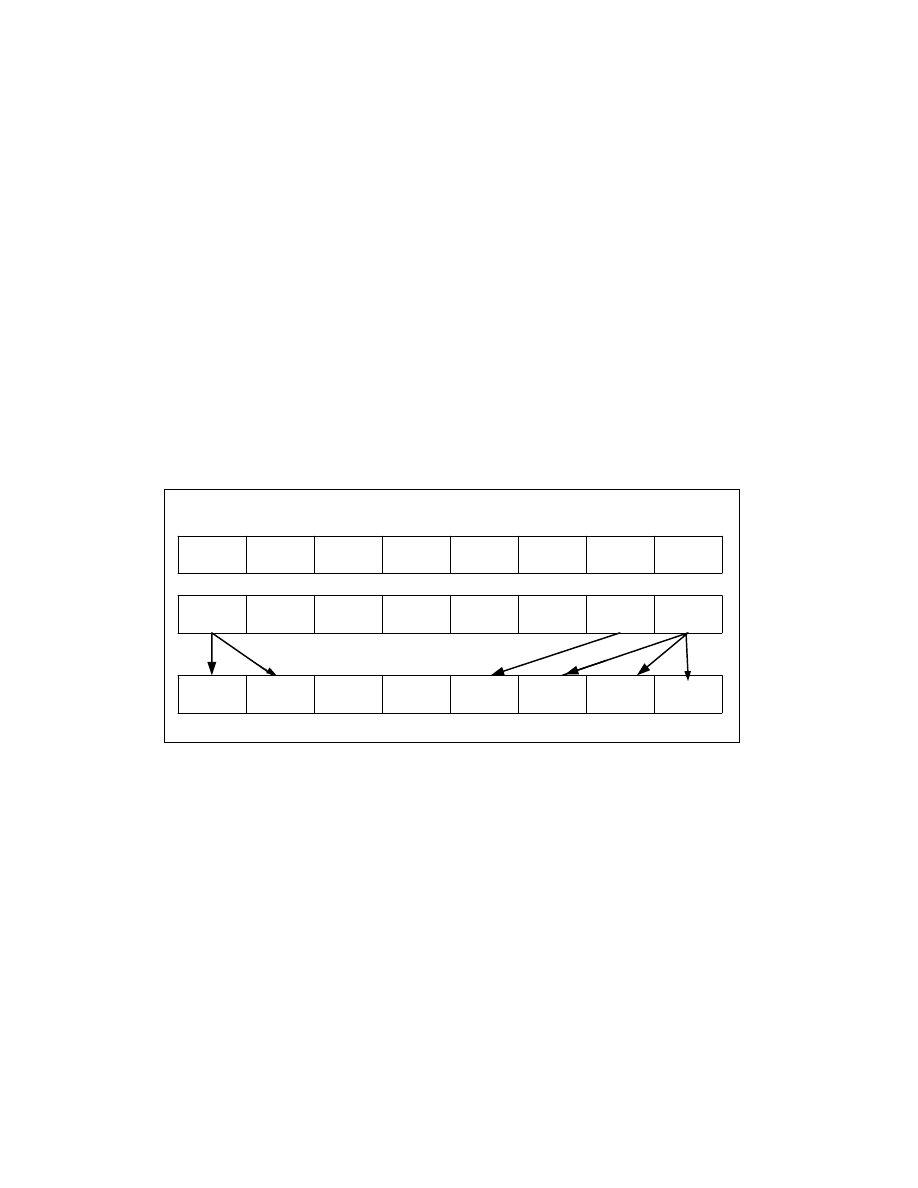

Figure 4-15.  PSHUFB with 64-Bit Operands

07H         07H              FFH               80H               01H           00H               00H            00H

04H         01H              07H               03H               02H           02H               FFH            01H

04H         04H              00H               00H               FFH           01H               01H            01H

MM2

MM1

MM1
